JE21,JE21S系列简易气动固定台压力机用途：
●适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
●广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。

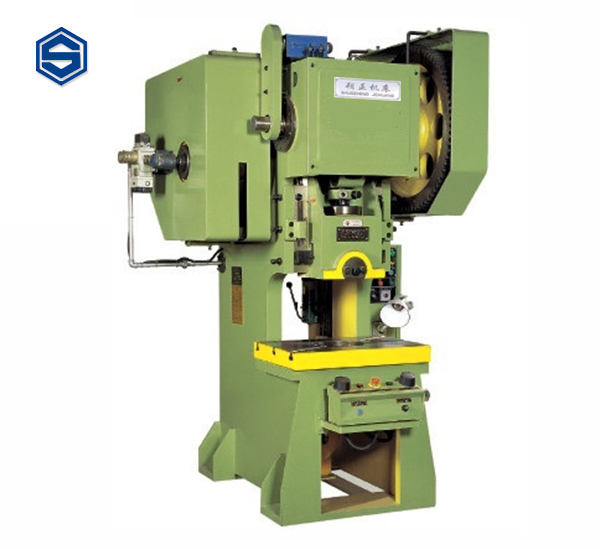

JE21,JE21S系列简易气动固定台压力机结构：
●C型机身，方便装模与较大尺寸材料的加工。
●铸造机身，性能稳定。
●曲轴横放，维修方便。
●组合式干式气动摩擦离合器。
●压塌式保险器，超载时可使整机不受损。
●安全双联电磁阀
●国际品牌PLC控制
JE21,JE21S系列简易气动固定台压力机特点：
●较大喉口深度，适应于大尺寸板材的冷加工。
●结构简单，通用性好，操作与维修方便。
●属经济型压力机。
JE21,JE21S系列简易气动固定台压力机参数：
技术参数 | JE21-25 | JE21-40 | JE21-63 | JE21-80 | JE21-100 |
公称力KN | 250 | 400 | 630 | 630 | 1000 |
公称力行程mm | 2.5 | 4 | 4 | 4 | 5 |
滑块行程mm | 70 | 80 | 80 | 80 | 100 |
滑块行程次数(次/min) | 65 | 50 | 50 | 50 | 40 |
装模高度mm | 200 | 230 | 250 | 300 | 300 |
装模高度调节量mm | 30 | 45 | 50 | 50 | 80 |
滑块中心至机身距离mm | 200 | 220 | 250 | 300 | 300 |
工作台板尺寸 | 400×600 | 65420×650 | 440×670 | 470×750 | 570×860 |
(前后×左右)mm | |||||
工作台板孔尺寸mm | Φ130 | Φ180 | Φ180 | Φ180 | Φ180 |
工作台板厚度mm | 50 | 70 | 70 | 80 | 90 |
滑块底面尺寸 | 170×220 | 210×250 | 240×280 | 270×360 | 360×450 |
(前后×左右)mm | |||||
模柄孔尺寸 | Φ40×60 | Φ50×70 | Φ50×70 | Φ50×70 | Φ60×80 |
(直径×深度)mm | |||||
立柱间距离mm | 250 | 250 | 320 | 390 | 420 |
电动机(型号/功率)KW | Y100L-4 | Y112M-4 | Y132S-4 | Y132S-4 | Y132M- |
/3 | /4 | /5.5 | /5.5 | 4/7.5 | |
外形尺寸 | 1150×800× | 1350×1100× | 1450×1200× | 1550×1180× | 2100×1450 |
(前后×左右×高度)mm | 1950 | 2320 | 2350 | 2480 | ×2800 |
技术参数 | JE21S-25 | JE21S-40 | JE21S-63 | JE21S-80 | JE21S-100 |
公称力KN | 250 | 400 | 630 | 630 | 1000 |
公称力行程mm | 2.5 | 4 | 4 | 4 | 5 |
滑块行程mm | 70 | 80 | 80 | 80 | 100 |
滑块行程次数(次/min) | 65 | 50 | 50 | 50 | 40 |
装模高度mm | 200 | 230 | 250 | 300 | 300 |
装模高度调节量mm | 30 | 45 | 50 | 50 | 80 |
滑块中心至机身距离mm | 500 | 500 | 600 | 600 | 600 |
工作台板尺寸 | 400×600 | 65420×650 | 440×670 | 470×750 | 570×860 |
(前后×左右)mm | |||||
工作台板孔尺寸mm | Φ130 | Φ180 | Φ180 | Φ180 | Φ180 |
工作台板厚度mm | 50 | 70 | 70 | 80 | 90 |
滑块底面尺寸 | 170×220 | 210×250 | 240×280 | 270×360 | 360×450 |
(前后×左右)mm | |||||
模柄孔尺寸 | Φ40×60 | Φ50×70 | Φ50×70 | Φ50×70 | Φ60×80 |
(直径×深度)mm | |||||
立柱间距离mm | 250 | 250 | 320 | 390 | 420 |
电动机(型号/功率)KW | Y100L-4 | Y112M-4 | Y132S-4 | Y132S-4 | Y132M- |
/3 | /4 | /5.5 | /5.5 | 4/7.5 | |
外形尺寸 | 1450×800× | 1650×1100× | 1750×1200× | 1850×1180× | 2400×1450 |
(前后×左右×高度)mm | 1950 | 2320 | 2350 | 2480 | ×2800 |
整机重量Kg | 3010 | 4030 | 4550 | 4850 | 6400 |
