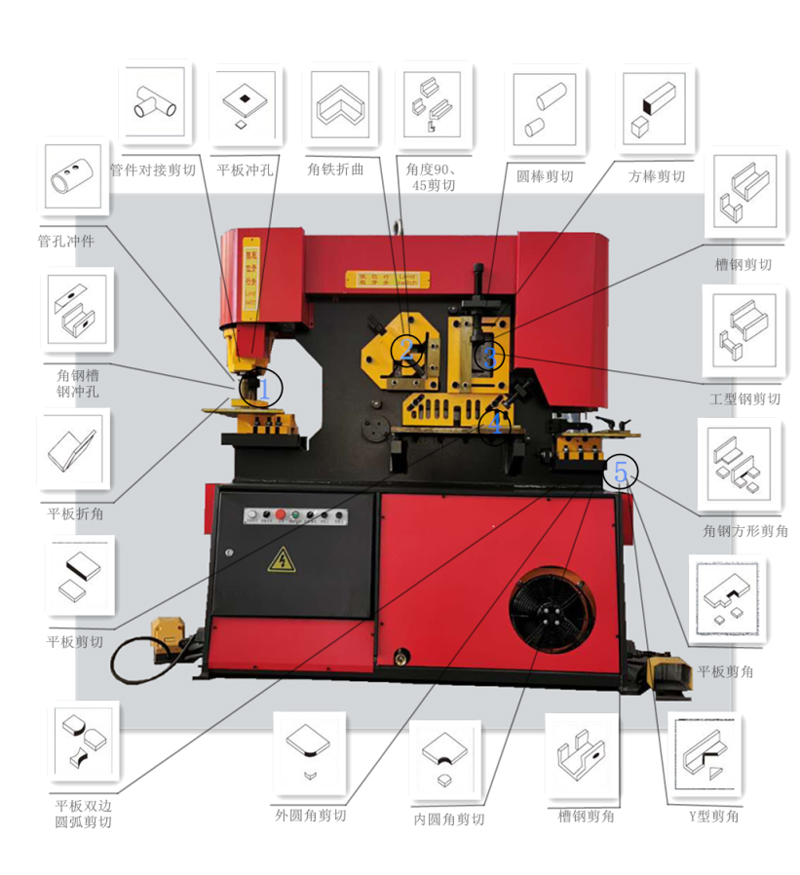

Q35Y-20联合冲剪机加工示意图：
Q35Y-20联合冲剪机参数：
型号 | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 |
冲压力： | 60吨 | 90吨 | 120吨 | 160吨 |
可剪板厚： | 16mm | 20mm | 25mm | 30mm |
板料强度： | ≤450N/ mm2 | ≤450N/ mm2 | ≤450N/ mm2 | ≤450N/ mm2 |
剪切角： | 80 | 80 | 80 | 80 |
一次行程剪板尺寸（厚×宽）： | 16X250 8X400 | 20X330 10X480 | 25×330 16×600 | 30×335 20×600 |
滑块行程： | 80 | 80 | 80mm | 80mm |
行程次数： | 8～18次/分 | 10～20次/分 | 8～18次/分 | 8～22次/分 |
喉口深度： | 300 | 355 | 400 mm | 600 mm |
冲孔厚度： | 16 | 20 | 25mm | 28mm |
冲孔直径： | 25 | 30 | 35mm | 38mm |
主电机功率： | 5.5KW | 7.5 | 11KW | 11KW |
外形尺寸：长宽高 | 1740*810*1830 | 1950X900X1950 | 2355*960*2090 | 2760*1040*2400 |
