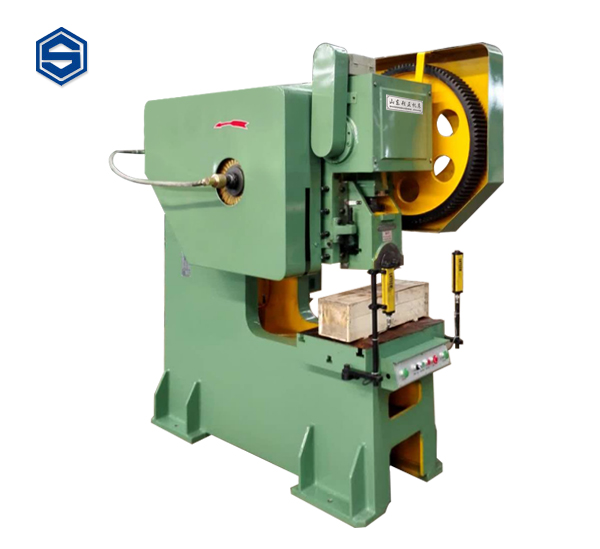

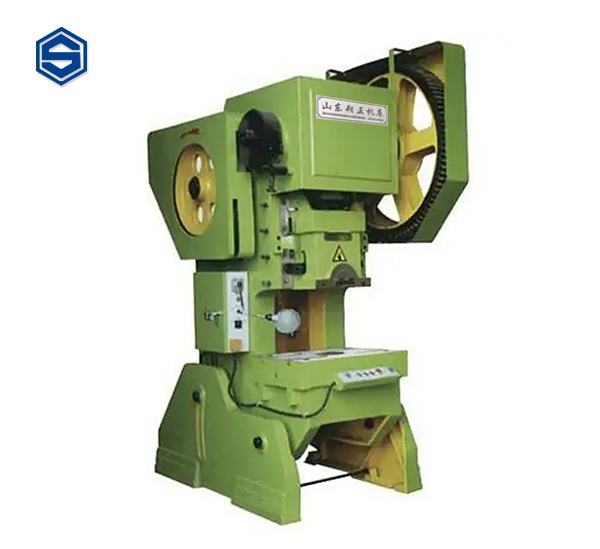

JB23型系列开式可倾压力机用途：
● 适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
● 广泛应用于电子元件、仪器仪表、五金工具、玩具、车辆、机械、家机具等工业领域。
JB23型系列开式可倾压力机结构：
● 铸造机身，性能稳定。
● C型机身，开式可倾斜，工作空间好，有利冲件及废料滑下。
● 刚性转键离合器，结构简单。
● 带式制动器，调整方便。
● 压塌式保险器，保证整机不因超载而受损。
● 曲轴横放，维修方便。。
JB23型系列开式可倾压力机特点：
● 通用性好，结构简单，操作与维修方便。
● 属经济型压力机。 技术参数
JB23型系列开式可倾压力机参数：
技术参数 | JB23-16 | JB23-25 | JB23-40 | JB23-63 | JB23-63A | JB23-80 | JB23-100 |
公称力KN | 160 | 250 | 400 | 630 | 630 | 800 | 1000 |
公称力行程mm | 2 | 2.5 | 4 | 4 | 4 | 5 | 5 |
滑块行程mm | 50 | 70 | 80 | 80 | 80 | 100 | 100 |
滑块行程次数(次/min) | 140 | 65 | 50 | 50 | 50 | 50 | 40 |
装模高度mm | 170 | 200 | 230 | 250 | 300 | 300 | 300 |
装模高度调节量mm | 30 | 30 | 45 | 50 | 50 | 60 | 80 |
滑块中心至机身距离mm | 160 | 200 | 220 | 250 | 250 | 260 | 310 |
工作台板尺寸(前后×左右)mm | 320×460 | 350×520 | 390×630 | 420×650 | 470×750 | 470×750 | 570×860 |
工作台板孔尺寸mm | Φ120 | Φ120 | Φ155 | Φ180 | Φ180 | Φ180 | Φ180 |
工作台板厚度mm | 45 | 50 | 70 | 70 | 80 | 80 | 90 |
滑块底面尺寸(前后×左右)mm | 120×180 | 170×220 | 210×250 | 240×280 | 270×360 | 260×300 | 360×450 |
模柄孔尺寸(直径×深度)mm | Φ40×60 | Φ40×60 | Φ50×70 | Φ50×70 | Φ50×70 | Φ60×80 | Φ60×80 |
立柱间距离mm | 240 | 240 | 330 | 320 | 390 | 300 | 420 |
电动机(型号/功率)KW | Y90L-4/1.5 | Y100L-4/3 | Y112M-4/4 | Y132S-4/5.5 | Y132S-4/5.5 | Y132S-4/5.5 | Y132M-4/7.5 |
机身倾斜角(度) | 25 | 25 | 25 | 25 | 25 | 20 | 20 |
外形尺寸(前后×左右×高度)mm | 1130×830× | 1120×860× | 1600×1100 | 1740×1100× | 1740×1180× | 1765×1265× | 1940×1490× |
